Güneş Enerjisi (GES) Levhaları

24 ürün · 1-2 iş günü · 43,74'den başlayan

Güneş enerjisi santralleri (GES) için uyarı, bilgilendirme ve güvenlik levhaları.

24 ürün

Güneş enerjisi santralleri (GES) için uyarı, bilgilendirme ve güvenlik levhaları. Ebat, malzeme (folyo, dekota, fotolüminesan, sticker) ve adet seçin; 34,90 TL'den başlayan fiyatlarla anında online sipariş verin. Üretim süresi 2-3 iş günü.

GES Levhaları Nedir, Neden Ayrı Bir Set Gerekir?

Güneş enerjisi santrali, gün ışığında kendiliğinden enerji üreten bir tesistir; şebekeden ayrılsa bile DC tarafı enerjili kalır. Bu yüzden GES'lerde standart elektrik levhalarına ek olarak PV sisteme özgü uyarılar gerekir: AC ve DC ayırıcı konumları, evirici müdahale uyarısı, topraklama işaretleri, yetkili personel ve kamera bilgilendirmesi.

Katalogdaki 24 ürün çatı GES'inden arazi santraline kadar gerekli seti kapsar. Dış mekân dayanımı için dekota ve galvaniz sac, pano ve evirici gövdesi için yapışkanlı etiket seçenekleri vardır.

GES Sahasında Levha Yerleşimi

Aşağıdaki tablo tipik GES noktalarını ve gerekli işaretleri eşleştirir.

Nokta	Levha	Öneri

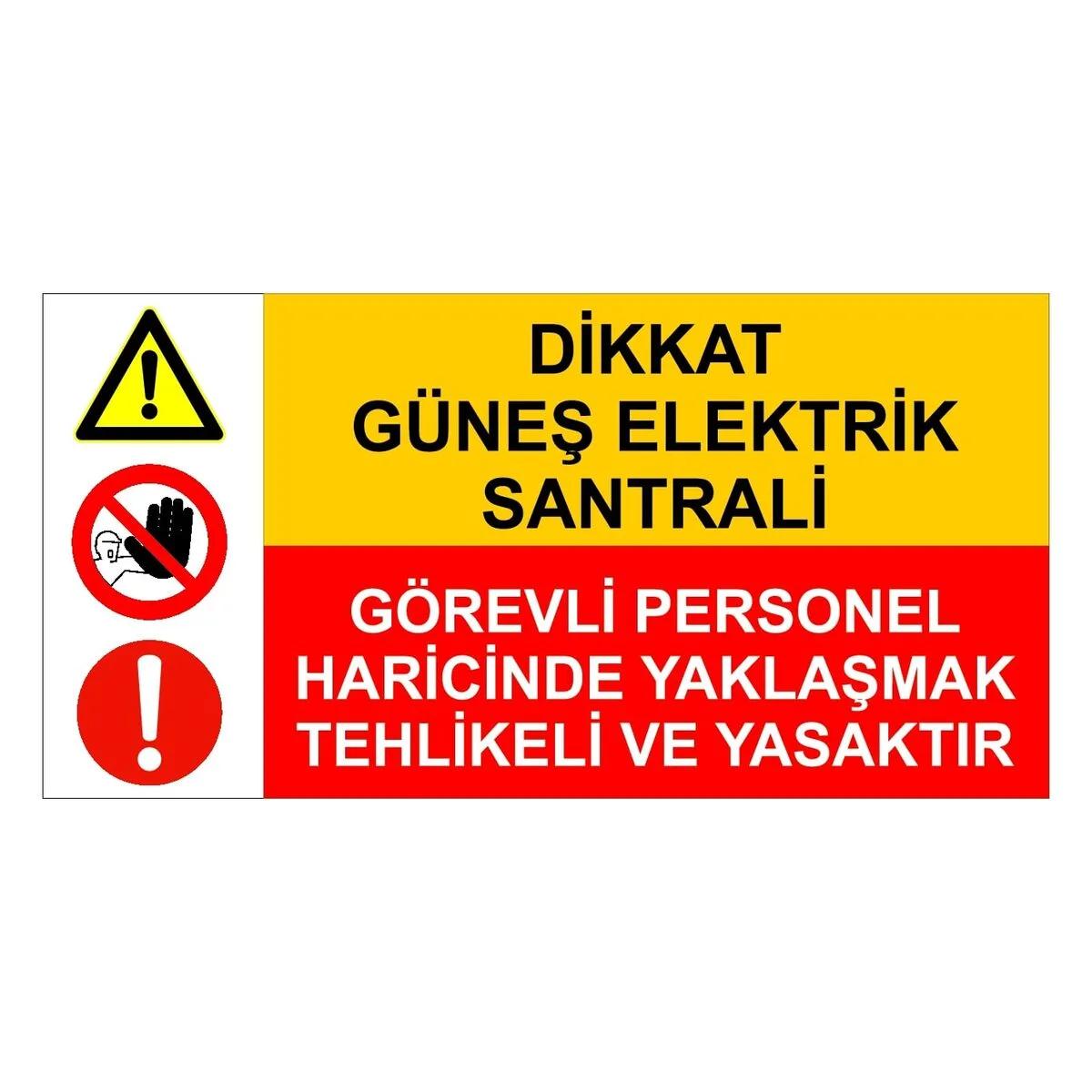

Saha girişi ve çit	Yetkilendirilmiş Personel Dışında Girilmez, Kamera Sistemi Uyarısı	Galvaniz sac, 50×70 cm
AC ana pano	PV Sistem Ana AC Ayırıcı	Yapışkanlı etiket veya PVC

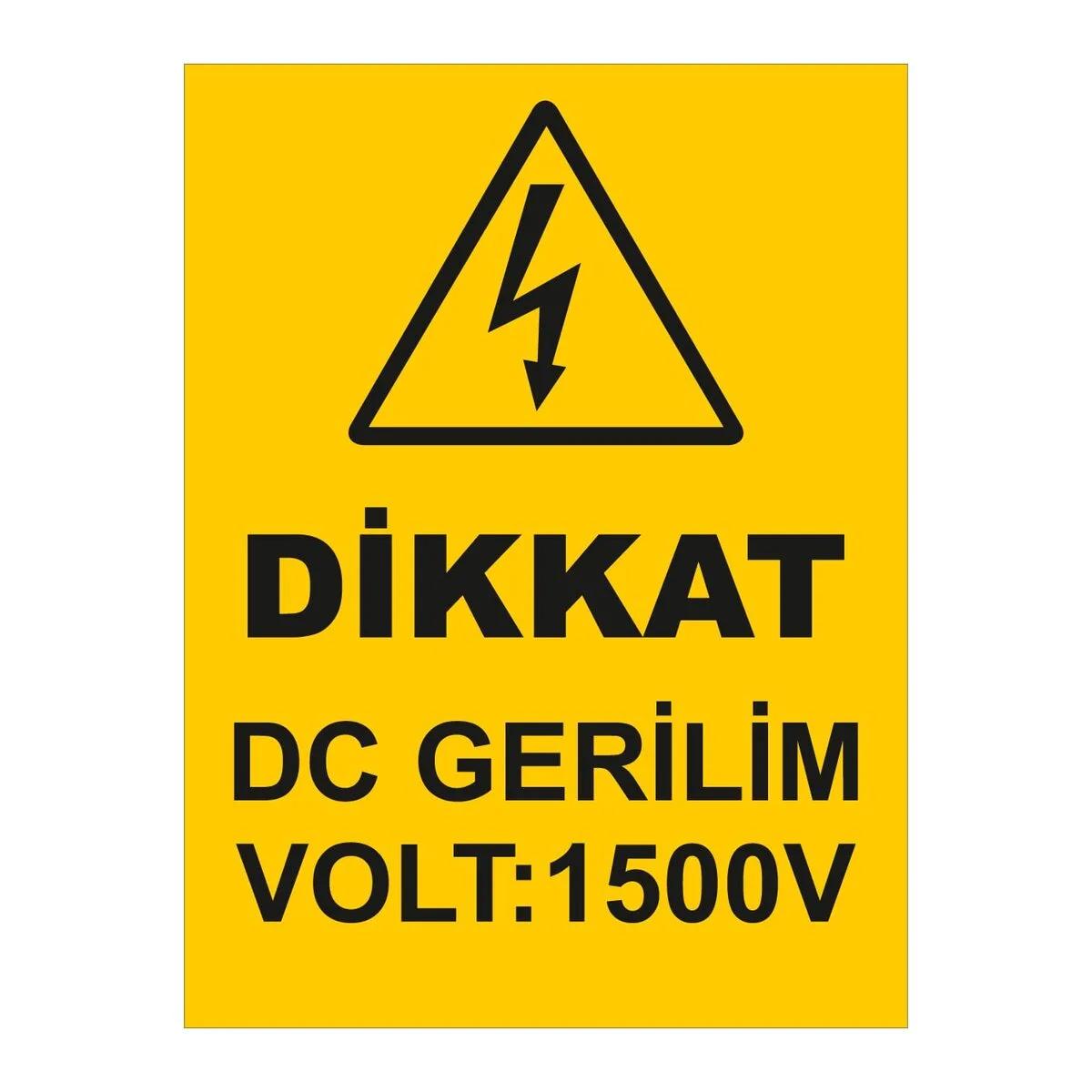

DC toplama kutusu	Dikkat DC Gerilim, PV Sistem DC Ayırıcı	Yapışkanlı etiket

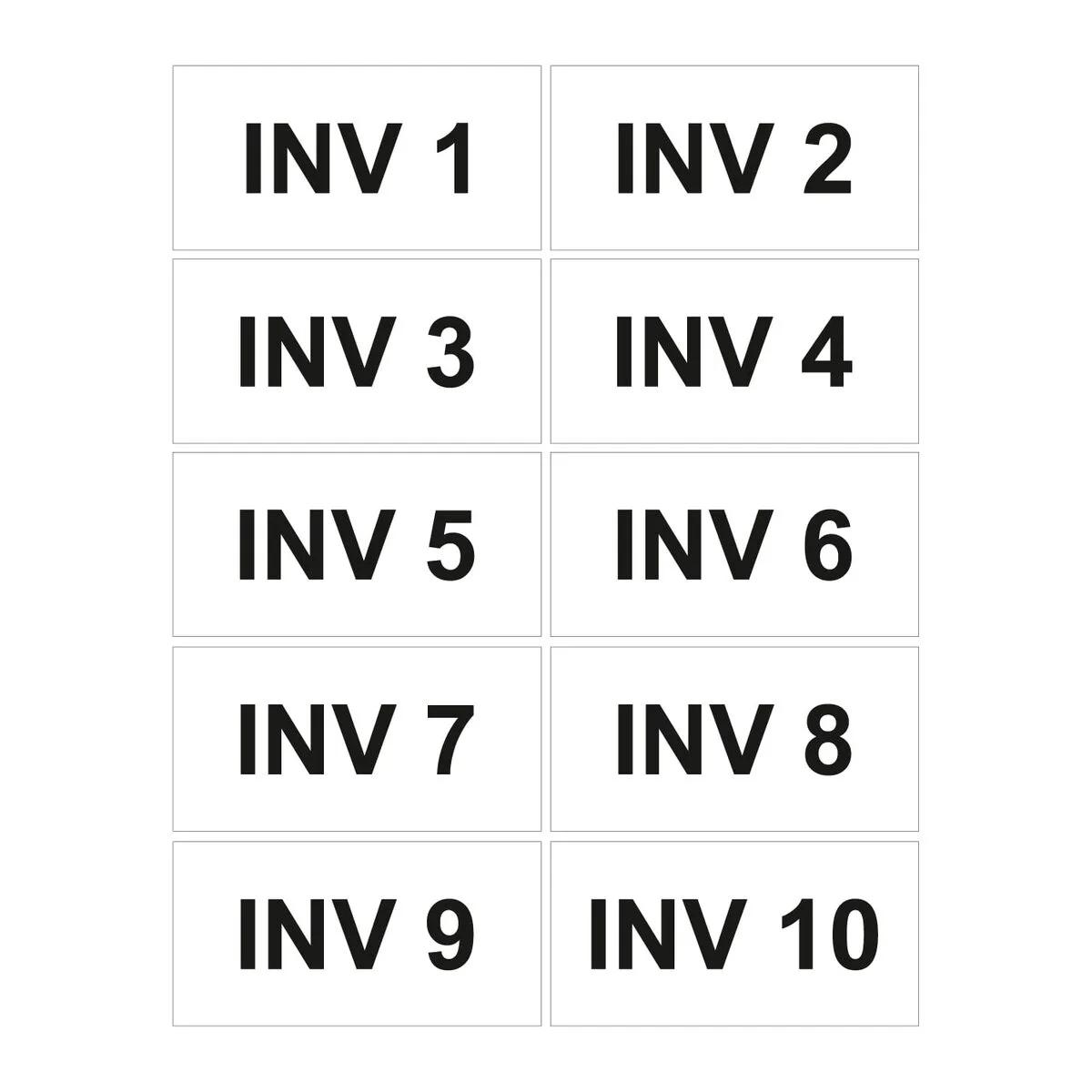

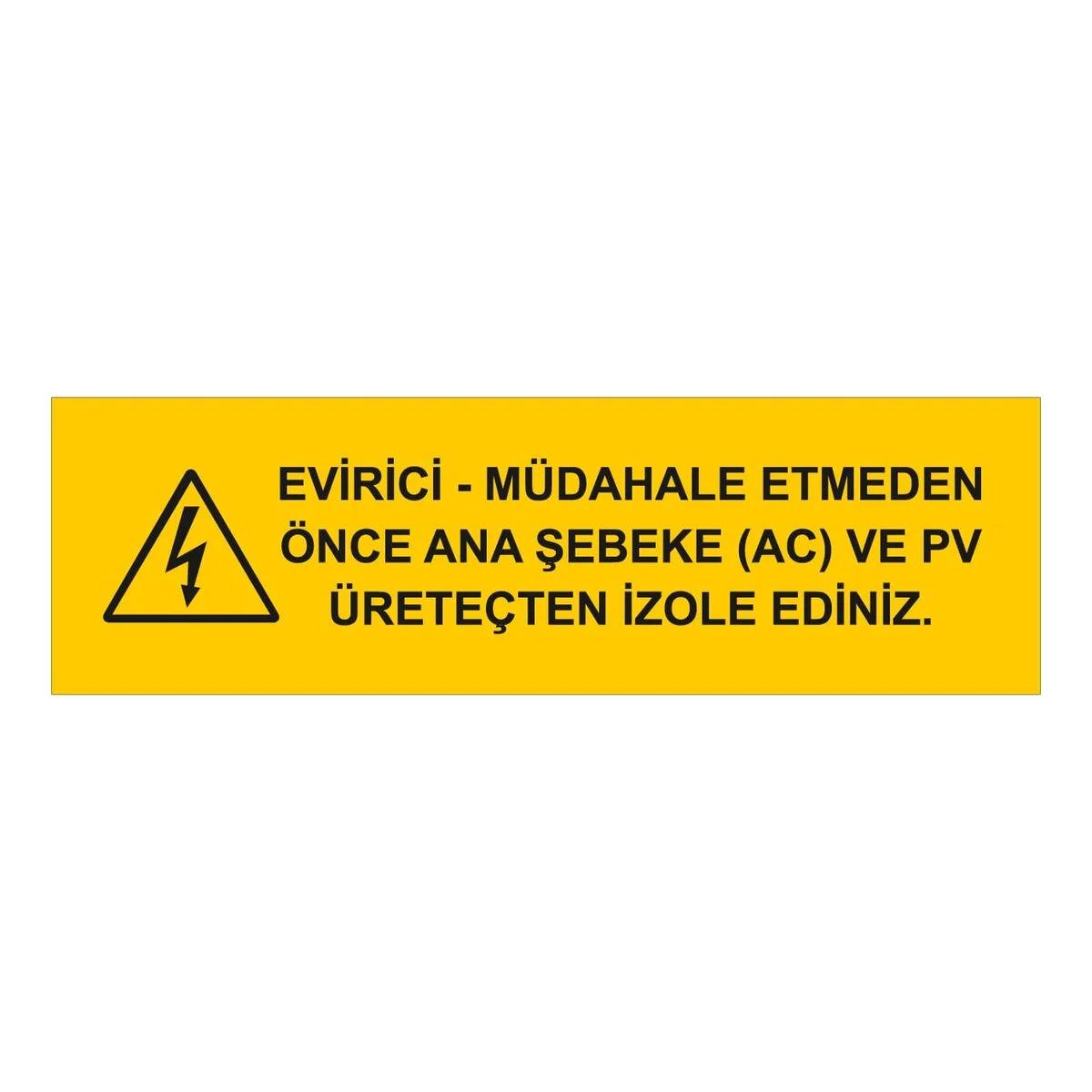

Evirici (inverter)	Evirici Müdahale Uyarısı	Yapışkanlı etiket
Panel konstrüksiyonu, topraklama barası	Topraklama Etiketi / Topraklama İşareti	Yapışkanlı etiket, dış mekân UV
Kontrol edilen ekipman	Kontrol Edildi Sticker (yeşil)	Yazılabilir etiket

Topraklama İşareti: Sembol ve Kullanım

Topraklama sembolü IEC 60417 standardında tanımlanır: bir dikey hat ve altında gittikçe kısalan üç yatay çizgi. Elektrik tesisatında topraklama iletkeninin bağlandığı noktayı gösterir. GES'te panel çerçeveleri, konstrüksiyon, evirici gövdesi ve pano toprak baraları ayrı ayrı topraklandığı için her bağlantı noktasına etiket yapıştırılır.

Katalogdaki topraklama etiketleri yapışkanlı, UV dayanımlı folyodan üretilir ve tek adetten 100 adede kadar sipariş edilebilir; santral genelinde tek seferde işaretleme için 25, 50 ve 100 adet kademeleri birim fiyatı düşürür.

Malzeme, Baskı ve Ebat

GES levhaları açık alanda kullanıldığı için dış mekân malzemeleri öne çıkar.

Dört standart ebat vardır: 25×35, 35×50, 50×70 ve 70×100 cm. Kaba kural görüş mesafesine göredir: 5 metreye kadar 25×35 cm, 10 metreye kadar 35×50 cm, 20 metreye kadar 50×70 cm, açık saha ve uzak mesafede 70×100 cm. Levha, işaret ettiği tehlikeye yaklaşmadan önce okunacak kadar erken görülmelidir.

Malzeme	Özellik	Nereye asılır
Yapışkanlı etiket (sticker)	Yüzeye doğrudan yapıştırılır, en ekonomik	Pano kapağı, makine gövdesi, kapı, cam
0,50 mm PVC levha	Hafif, esnek, vidalanır veya çift taraflı bantla asılır	İç mekân duvar, ofis, koridor
3 mm dekota / foreks	Sert, düz durur, dış mekâna dayanıklı	Şantiye, fabrika, dış cephe, direk
0,50 mm galvaniz sac	Metal, darbeye ve kırılmaya dayanıklı	Ağır sanayi, açık saha, yüksek trafikli alan

Sipariş, Dosya ve Teslimat

Tek adetten 100 adede kadar sipariş verilebilir; 1, 2, 5, 10, 25, 50 ve 100 adet kademelerinde birim fiyat düşer. Ürün sayfasındaki konfigüratörde ebat, malzeme, baskı tipi ve adedi seçtiğinizde KDV dahil tutar anında hesaplanır.

Santral adı, kurulu güç veya işletmeci bilgisi eklenmesini isteyen firmalar sipariş notuna yazabilir; özel levha için ücretsiz tasarım desteği talep edin.

Levhalar sipariş onayından sonra 2-3 iş gününde üretilir, DHL ile kargoya verilir ve 81 ile 2-4 iş gününde teslim edilir. Toplu iş yeri siparişlerinde farklı levhaları tek sepette birleştirmek kargo maliyetini düşürür; 1.500 ₺ üzeri siparişlerde kargo ücretsizdir.

Sık Sorulan Sorular

Topraklama işareti nedir, GES'te nereye konur?

Topraklama sembolü, üç yatay çizgiden oluşan ve dikey bir hatla bağlanan IEC 60417 işaretidir; topraklama bağlantı noktasını gösterir. GES'te panel konstrüksiyonu, evirici gövdesi, AC-DC panoları ve topraklama barasının bulunduğu her noktaya topraklama etiketi yapıştırılır; denetimde topraklama sürekliliği ile birlikte işaretleme de kontrol edilir.

PV sistem AC ayırıcı levhası neden zorunlu?

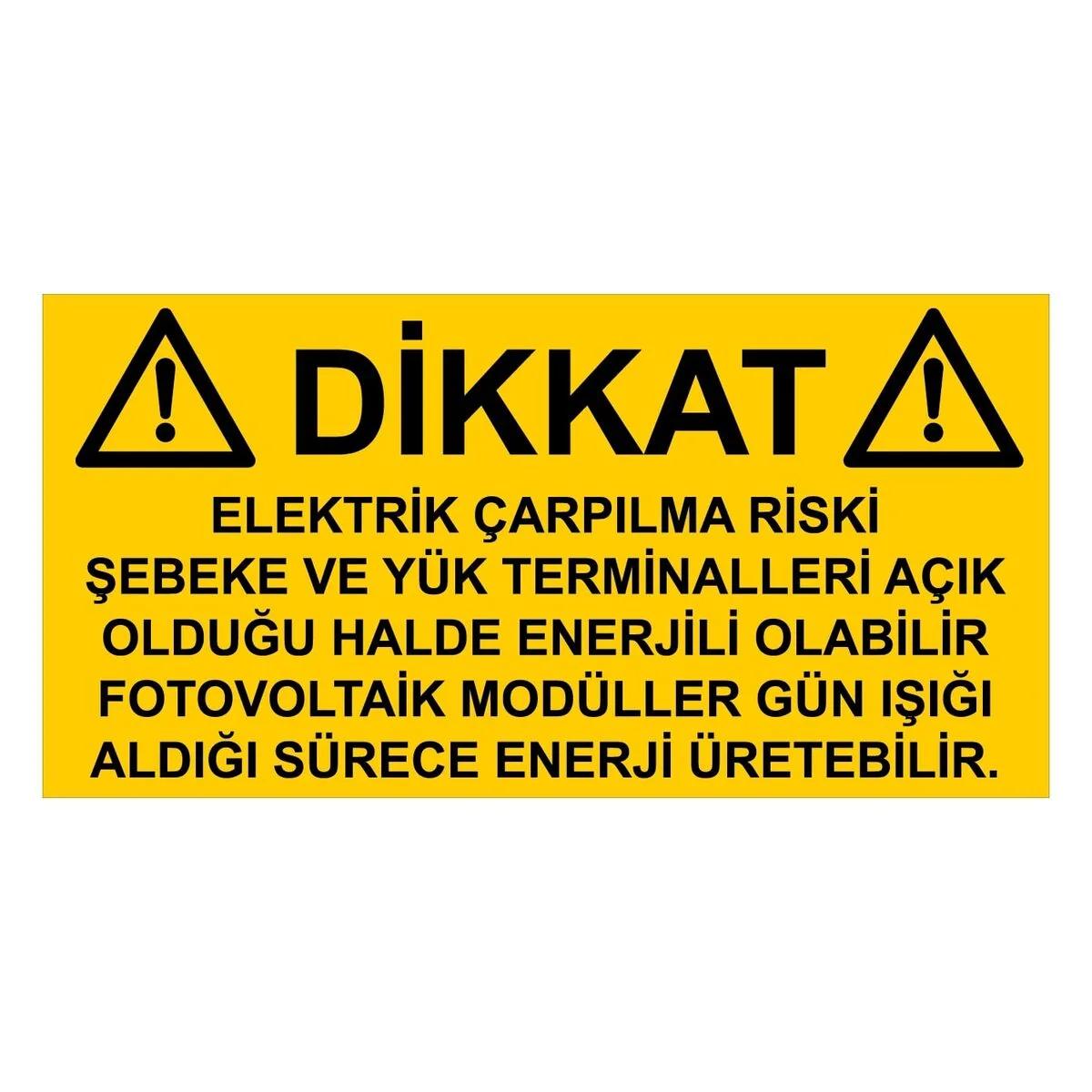

Güneş panelleri gün ışığında sürekli gerilim ürettiği için şebeke kesilse bile sistemin DC tarafı enerjilidir. Müdahale edecek personelin ve itfaiyenin ana AC ve DC ayırıcıların yerini hemen bulması gerekir; bu levhalar ayırıcı noktalarını ve sistemin enerjili olabileceğini bildirir.

GES levhaları hangi malzemeden olmalı?

GES sahaları açık alandır ve yıl boyu güneş, rüzgâr ve yağmur alır. Direk, çit ve konstrüksiyona monte edilecek levhalarda 3 mm dekota veya 0,50 mm galvaniz sac ile UV baskı tercih edilir; evirici ve pano üzerine yapışkanlı etiket kullanılır. Gece bakım yapılan sahalarda reflektif baskı eklenir.

Levha için hangi malzemeyi seçmeliyim?

İç mekân duvar ve kapılar için 0,50 mm PVC levha veya yapışkanlı etiket yeterlidir. Şantiye, fabrika sahası ve dış cephe gibi hava koşullarına açık yerlerde 3 mm dekota, darbe alan ağır sanayi alanlarında ise 0,50 mm galvaniz sac tercih edilir. Pano kapağı ve makine gövdesi gibi yüzeylere en pratik çözüm yapışkanlı etikettir.

Fosforlu (lümen) ve reflektif baskı arasındaki fark nedir?

Fosforlu lümen folyo gün ışığında enerji depolar ve karanlıkta kendiliğinden parlar; elektrik kesildiğinde okunması gereken kaçış yolu ve acil çıkış levhalarında zorunlu tercihtir. Reflektif folyo kendi ışığını üretmez, üzerine gelen far veya fener ışığını geri yansıtır; gece çalışılan saha, otopark ve yol kenarı için uygundur. Standart UV baskı ise aydınlık ortamlar için yeterlidir.

Levha ebadını neye göre seçmeliyim?

Görüş mesafesine göre. 5 metreye kadar 25×35 cm, 10 metreye kadar 35×50 cm, 20 metreye kadar 50×70 cm, açık saha ve uzak mesafeler için 70×100 cm önerilir. Levha, tehlikeye yaklaşmadan önce okunabilecek kadar erken görülmelidir; emin değilseniz bir üst ebadı seçin.

Tek adet levha sipariş edebilir miyim?

Evet. Tüm İSG levhaları 1 adetten sipariş edilebilir; 2, 5, 10, 25, 50 ve 100 adet kademelerinde birim fiyat düşer. Farklı levhaları aynı sepette birleştirebilir, hepsini tek kargoyla alabilirsiniz.

Levhalar kaç günde teslim edilir?

Sipariş onayından sonra üretim 2-3 iş günü sürer; ardından DHL ile 81 ile 2-4 iş gününde teslim edilir. Denetim tarihi yakınsa sipariş notuna yazın, üretim planı buna göre yapılır.
