Topraklama İşareti Nedir? Sembolün Anlamı, Kullanım Yerleri ve Etiket Seçimi

Topraklama işareti; bir cihazın, panonun veya tesisat noktasının toprak hattına bağlı olduğunu (ya da bağlanması gerektiğini) gösteren uluslararası elektrik sembolüdür. En yaygın biçimi, dikey bir çizginin altında aşağı doğru kısalan üç yatay çizgiden oluşur. Elektrik panolarında, trafo ve jeneratör odalarında, makine gövdelerinde ve güneş enerji santrallerinde (GES) topraklama noktalarını işaretlemek için kullanılır — hem çalışan güvenliği hem de denetim uygunluğu için kritik bir işarettir.

Topraklama sembolü neye benzer?

Sembol, uluslararası IEC 60417 sembol kütüphanesinde tanımlıdır ve dünyanın her yerinde aynı biçimde okunur:

Sembol	Adı	Nerede görülür
Dikey çizgi + aşağı kısalan 3 yatay çizgi	Toprak (genel)	Pano içi bağlantı noktaları, tesisat şemaları
Aynı sembolün daire içine alınmış hâli	Koruyucu toprak	Cihaz gövdeleri, fiş-priz sistemleri, makine şaseleri
Dikey çizgi + tarak biçimli çizgiler	Şasi / gövde bağlantısı	Elektronik cihazlar, araç ve makine gövdeleri

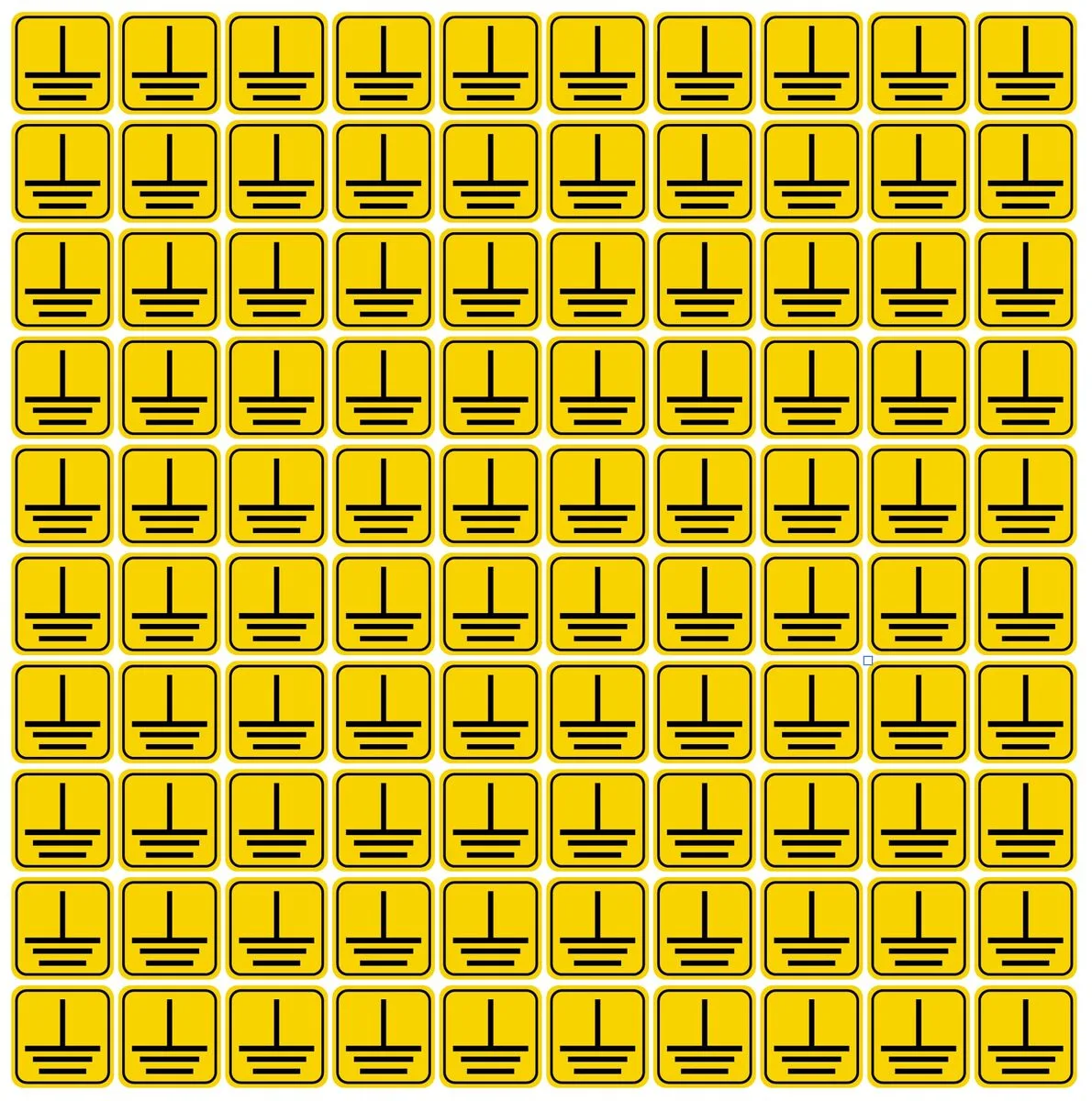

Sahada en sık karşılaşılan uygulama, bu sembolün sarı-yeşil zemin üzerinde ya da sarı üçgen uyarı kompozisyonu içinde etiket olarak basılmış hâlidir. Topraklama iletkenlerinin kılıf rengi de aynı nedenle sarı-yeşildir — sembol ve renk birlikte "bu hat toprak hattıdır" mesajını verir.

Topraklama işareti nerelerde kullanılır?

• Elektrik panoları ve dağıtım kabinleri: Pano içindeki topraklama barasının ve pano gövdesinin toprak bağlantı noktası etiketlenir.
• Trafo, jeneratör ve kompanzasyon odaları: Topraklama şebekesine bağlantı noktaları, denetimlerde ilk bakılan işaretlemelerdendir.
• Güneş enerji santralleri (GES): Panel konstrüksiyonu, inverter ve kombiner kutularının topraklama noktaları tek tek işaretlenir. GES projelerinde kabul aşamasında topraklama işaretlemesi eksikliği sık rastlanan bir eksiklik kalemidir.
• Makine ve ekipman gövdeleri: Gövde topraklaması yapılan her makinede bağlantı noktasının görünür biçimde işaretlenmesi beklenir.
• Yıldırımdan korunma tesisatı: İniş iletkenlerinin test klemensleri ve topraklama çıkışları.

Topraklama etiketi zorunlu mu?

İş sağlığı ve güvenliği mevzuatı, işyerlerinde tehlike kaynaklarının ve güvenlik ekipmanlarının uygun işaretlerle görünür kılınmasını ister; elektrik iç tesisleri ve topraklamalar hakkındaki teknik düzenlemeler de topraklama tesisatının denetlenebilir olmasını şart koşar. Pratikte bu şu anlama gelir: periyodik topraklama ölçümü yapılan her noktanın sahada hızla bulunabilmesi ve tanınabilmesi gerekir — bu da topraklama noktalarının etiketlenmesiyle sağlanır.

> Denetim pratiği: Topraklama ölçüm raporundaki her ölçüm noktasının sahada karşılığının gösterilebilmesi istenir. Etiketlenmemiş bir topraklama noktası, raporla saha arasında eşleşme sorunu çıkarır ve eksiklik olarak yazılabilir.

Doğru topraklama etiketi nasıl seçilir?

Etiketin ömrü, yapıştırıldığı ortamın koşullarına bağlıdır:

• Kapalı pano içi: Yapışkanlı etiket (sticker) yeterlidir. Yüzey temiz ve kuruyken uygulanmalıdır.
• Dış saha, nem ve güneş: 0,50 mm PVC veya 3 mm dekota levha; baskının UV dayanımlı olması solmayı önler.
• Ağır sanayi, yıkama yapılan alanlar: 0,50 mm galvaniz sac en uzun ömürlü seçenektir.
• Ebat: Pano içi noktalar için küçük etiketler yeterliyken, saha genelinde uzaktan görünmesi gereken noktalarda 25×35 cm ve üzeri levha tercih edilmelidir.

Markala'da topraklama etiketi ve işaretleri tekli veya 100 adede kadar toplu paketlerle, sticker'dan galvaniz saca dört farklı malzeme seçeneğiyle üretilir. GES sahaları için GES uyarı etiketleri ve panolar için elektrik ve voltaj levhaları kategorilerinde tamamlayıcı işaretler bulunur.

Sık sorulan sorular

Topraklama sembolü ile elektrik tehlikesi işareti aynı şey mi?

Hayır. Sarı üçgen içindeki yıldırım sembolü bir tehlike uyarısıdır ("burada elektrik çarpma riski var"). Topraklama sembolü ise bir bilgilendirme işaretidir ("bu nokta toprak hattına bağlıdır"). Panolarda ikisi genellikle birlikte kullanılır.

Topraklama etiketi hangi renk olmalı?

Sembolün kendisi için zorunlu tek bir renk yoktur; okunabilirlik esastır. Saha uygulamasında sarı zemin-siyah sembol ve sarı-yeşil kombinasyonlar yaygındır. Önemli olan, etiketin ortam koşullarında solmadan okunur kalmasıdır.

Kaç adet etiket gerekir?

Topraklama ölçüm raporundaki her ölçüm noktası için en az bir adet düşünülmelidir. Orta ölçekli bir tesiste bu genellikle 10-50 adet arasında değişir; GES sahalarında panel dizisi sayısına bağlı olarak yüzlü adetlere çıkar. Toplu alımlarda birim fiyat kademeli olarak düşer.

Özet

Topraklama işareti, elektrik güvenliğinin görünür katmanıdır: tesisatın topraklı olduğunu belgeler, ölçüm noktalarını bulunabilir kılar ve denetimlerde rapor-saha eşleşmesini sağlar. Doğru malzemeyle basılmış, doğru noktaya uygulanmış bir etiket birkaç yıl bakım gerektirmeden görev yapar. İhtiyacınız pano içi birkaç etiketse sticker, saha geneli işaretlemeyse PVC/dekota veya galvaniz sac seçin — emin değilseniz teklif isteyin, kullanım yerine göre yönlendirelim.
